[MSA] INSERT Query 스프링에서 Kafka로 위임하기



개요

https://anythingis.tistory.com/193

[MSA] Apache Kafka & Kafka Connect

이전 포스팅에서 Zookeeper, Kafka, Kafka Connect를 활용해봤습니다.

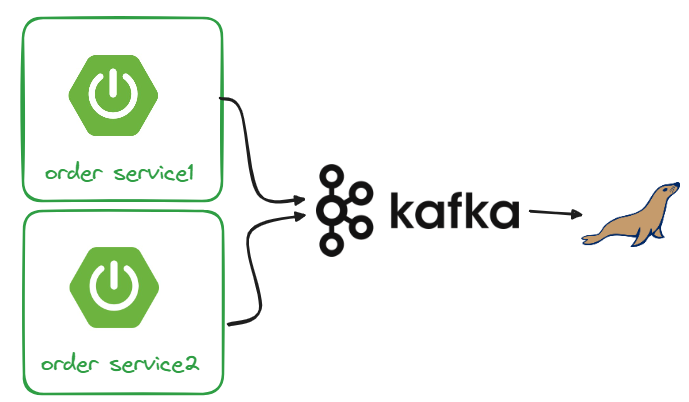

그중에서도 단일 DB를 활용하고, 서비스가 DB에 INSERT를 직접 하는게 아닌 카프카에 위임하는 방법을 알아보겠습니다.



장점 : 서비스가 DB Lock, Connection에 대해 자유로움, 동시성 처리를 Kafka가, 비즈니스 로직을 서비스가 분담

단점 : 서비스가 직접 커넥션을 물고 있는게 아니라 예외 발생시 보상처리를 위한 사가패턴이 필요



환경설정

maria db create orders

create table orders (

  id int auto_increment primary key,

  user_id varchar(50) not null,

  product_id varchar(20) not null,

  order_id varchar(50) not null,

  qty int default 0,

  unit_price int default 0,

  total_price int default 0,

  created_at datetime default now()

)



application.yml

인메모리 h2가 아닌 실제 DB에 연결해 다수의 서비스에서 동일한 DB에 접근하게 합니다.

INSERT 쿼리는 카프카가 전담하기에 SELECT 쿼리를 위해 연결합니다.

spring:
  datasource:
    #driver-class-name: org.h2.Driver
    #url: jdbc:h2:mem:testdb
    driver-class-name: org.mariadb.jdbc.Driver
    url: jdbc:mariadb://localhost:3306/mydb
    username: root
    password: 1q2w3e4r
    generate-unique-name: false





Order Service INSERT 쿼리 카프카에 위임

Controller + Service

서비스가 직접 JPA를 활용해 DB에 접근하는 과정을 카프카 Produce 과정으로 변환합니다.



아래는 기존 order service의 serviceImpl 구현로직입니다.



order service에서 담당하던 total Price를 구하고 DB에 저장하는 로직을

@Override
    public OrderDto createOrder(OrderDto orderDetails) {
        orderDetails.setOrderId(UUID.randomUUID().toString());
        orderDetails.setTotalPrice(orderDetails.getQty() * orderDetails.getUnitPrice());

        ModelMapper mapper = new ModelMapper();
        mapper.getConfiguration().setMatchingStrategy(MatchingStrategies.STRICT);

        OrderEntity orderEntity = mapper.map(orderDetails, OrderEntity.class);

        orderRepository.save(orderEntity);
        return mapper.map(orderEntity, OrderDto.class);
    }



컨트롤러에서 구현하고 INSERT는 Kafka Producer로 처리합니다.

 @PostMapping("/{userId}/orders")
    public ResponseEntity<ResponseOrder> createOrder(@RequestBody RequestOrder order,
                                                     @PathVariable String userId) {

        ModelMapper mapper = new ModelMapper();
        mapper.getConfiguration().setMatchingStrategy(MatchingStrategies.STRICT);

        OrderDto orderDto = mapper.map(order, OrderDto.class);
        orderDto.setUserId(userId);
        /*
        jpa
        OrderDto returnUserDto = orderService.createOrder(orderDto);
        ResponseOrder responseOrder = mapper.map(returnUserDto, ResponseOrder.class);
        */

        //kafka
        orderDto.setOrderId(UUID.randomUUID().toString());
        orderDto.setTotalPrice(order.getQty() * order.getUnitPrice());
        ResponseOrder responseOrder = mapper.map(orderDto, ResponseOrder.class);

        kafkaProducer.send("example-catalog-topic", orderDto);
        // kafka
        orderProducer.send("orders", orderDto);
        return new ResponseEntity(HttpStatus.CREATED).ok(responseOrder);
    }



OrderProducerKafka

INSERT 쿼리를 카프카에 Produce하기 위한 Producer를 구현합니다.

DTO 타입과 DB타입이 매칭 되지 않으면 DB에 null 값이 들어감으로 주의하세요.

@Service
@Slf4j
@RequiredArgsConstructor
public class OrderProducer {
    private final KafkaTemplate<String, String> kafkaTemplate;

    List<Field> fields = Arrays.asList(new Field("string", true, "order_id"),
            new Field("string", true, "user_id"),
            new Field("string", true, "product_id"),
            new Field("int32", true, "qty"), // DTO 타입 - DB 타입 매칭 중요
            new Field("int32", true, "unit_price"),
            new Field("int32", true, "total_price"));
    Schema schema = Schema.builder()
            .type("struct")
            .optional(false)
            .name("orders")
            .fields(fields).build();
    public OrderDto send(String topic, OrderDto orderDto){
        Payload payload = Payload.builder().
                order_id(orderDto.getOrderId())
                .user_id(orderDto.getUserId())
                .product_id(orderDto.getProductId())
                .qty(orderDto.getQty())
                .unit_price(orderDto.getUnitPrice())
                .total_price(orderDto.getTotalPrice())
                .build();

        KafkaOrderDto kafkaOrderDto = new KafkaOrderDto(schema, payload);

        ObjectMapper mapper = new ObjectMapper();
        String jsonInString = "";
        try {
            jsonInString = mapper.writeValueAsString(kafkaOrderDto);
        }catch (JsonProcessingException e){
            e.printStackTrace();
        }

        kafkaTemplate.send(topic, jsonInString);
        log.info("Order Producer send data from Order microservice: " + kafkaOrderDto);

        return orderDto;
    }
}



실행

Zookeeper 실행

cd /kafka_2.12-3.4.0
./bin/windows/zookeeper-server-start.bat ./config/zookeeper.properties # windows 기준



Kafka 실행

./bin/windows/kafka-server-start.bat ./config/server.properties



Kafka Connect 실행

cd confluent-7.3.1
./bin/windows/connect-distributed.bat ./etc/kafka/connect-distributed.properties #windows 기준

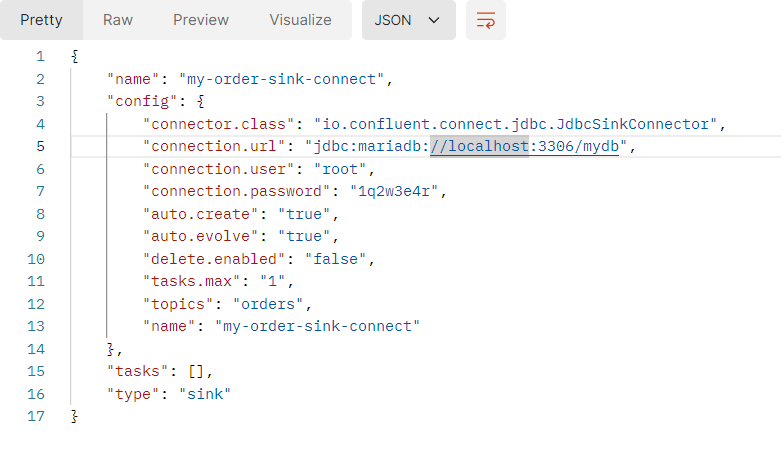

Order Sink Connect 추가

POST http://localhost:8083/connectors

{
    "name": "my-order-sink-connect",
    "config": {
        "connector.class": "io.confluent.connect.jdbc.JdbcSinkConnector",
        "connection.url": "jdbc:mariadb://localhost:3306/mydb",
        "connection.user": "root",
        "connection.password": "1q2w3e4r",
        "auto.create": "true",
        "auto.evolve": "true",
        "delete.enabled": "false",
        "tasks.max": "1",
        "topics": "orders"
    }
}



order service 실행

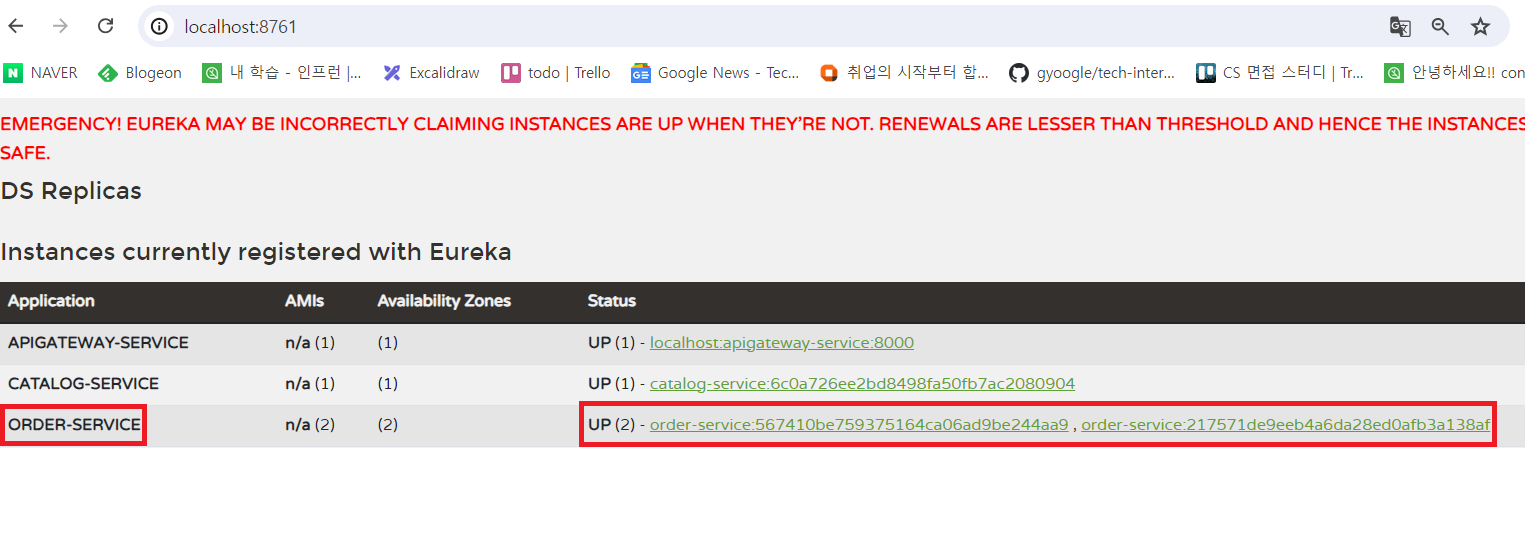

두개의 서비스를 기동합니다.

ORDER POST 요청

POST http://localhost:8000/order-service/7fc99a15-44e0-456e-acdc-2d9cd00abda7/orders

{
    "productId" : "CATALOG-005",
    "qty" : 10,
    "unitPrice" : 200
}

RESPONSE BODY
{
    "productId": "CATALOG-005",
    "qty": 10,
    "unitPrice": 200,
    "totalPrice": 2000,
    "orderId": "bfb5a83f-9224-4e42-b252-79894c2e9215"
}

POST 요청 서비스1, 2에 번갈아서 전달됩니다.

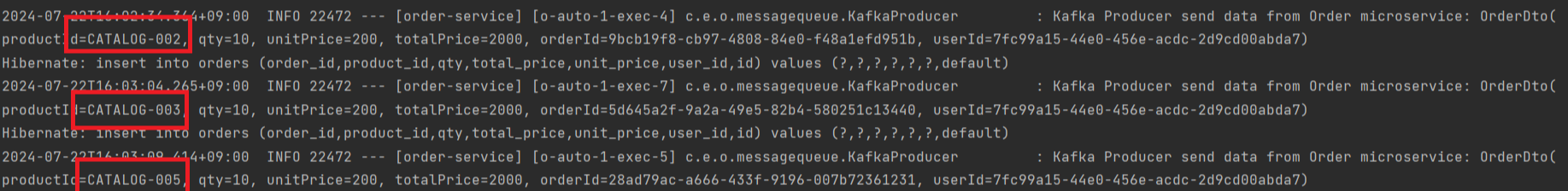

order service 1

order service 2

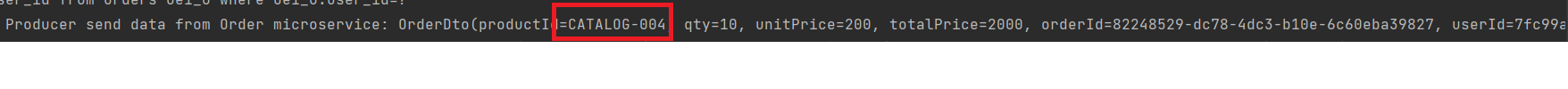

order service에서 OrderProducerKafka로 Produce 됩니다.

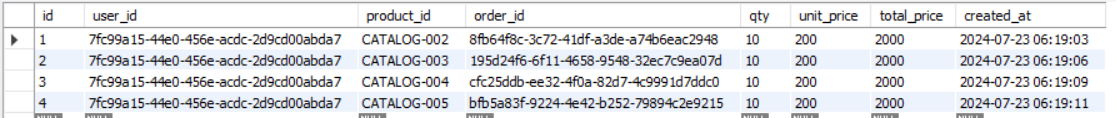

DB 확인

단일 DB에 다수의 서비스를 에서 Kafka Connect Sink에 의해 DB에 Consume된 것을 확인할 수 있습니다.
